3D-печать деталей для антенн: радиопрозрачные корпуса, крепления и инженерные пластиковые компоненты
Современные антенные системы всё чаще требуют нестандартных конструктивных решений, особенно при работе на высоких частотах, где даже материал крепления или корпуса способен заметно повлиять на характеристики устройства. В таких задачах промышленная 3D-печать позволяет быстро производить радиопрозрачные детали сложной геометрии без ограничений классического производства.
Сегодня 3D-печать активно используется для изготовления:
- креплений антенн;
- радиопрозрачных кожухов;
- корпусов RF-оборудования;
- элементов позиционирования;
- направляющих;
- защитных элементов;
- деталей СВЧ-систем;
- компонентов антенных комплексов.
Особенно востребована технология там, где металлические элементы начинают негативно влиять на работу антенны и характеристики сигнала.
Почему пластик всё чаще используется в антенных системах
При работе на высоких частотах металлические конструкции могут:
- влиять на диаграмму направленности;
- изменять КСВ;
- вызывать паразитные отражения;
- влиять на согласование;
- создавать дополнительные помехи.
В ряде задач использование металла рядом с антенной становится физически нежелательным или вовсе невозможным.
Именно поэтому инженерные пластики всё чаще применяются для производства:
- крепёжных элементов;
- антенных корпусов;
- защитных кожухов;
- RF-держателей;
- направляющих систем;
- радиопрозрачных конструкций.

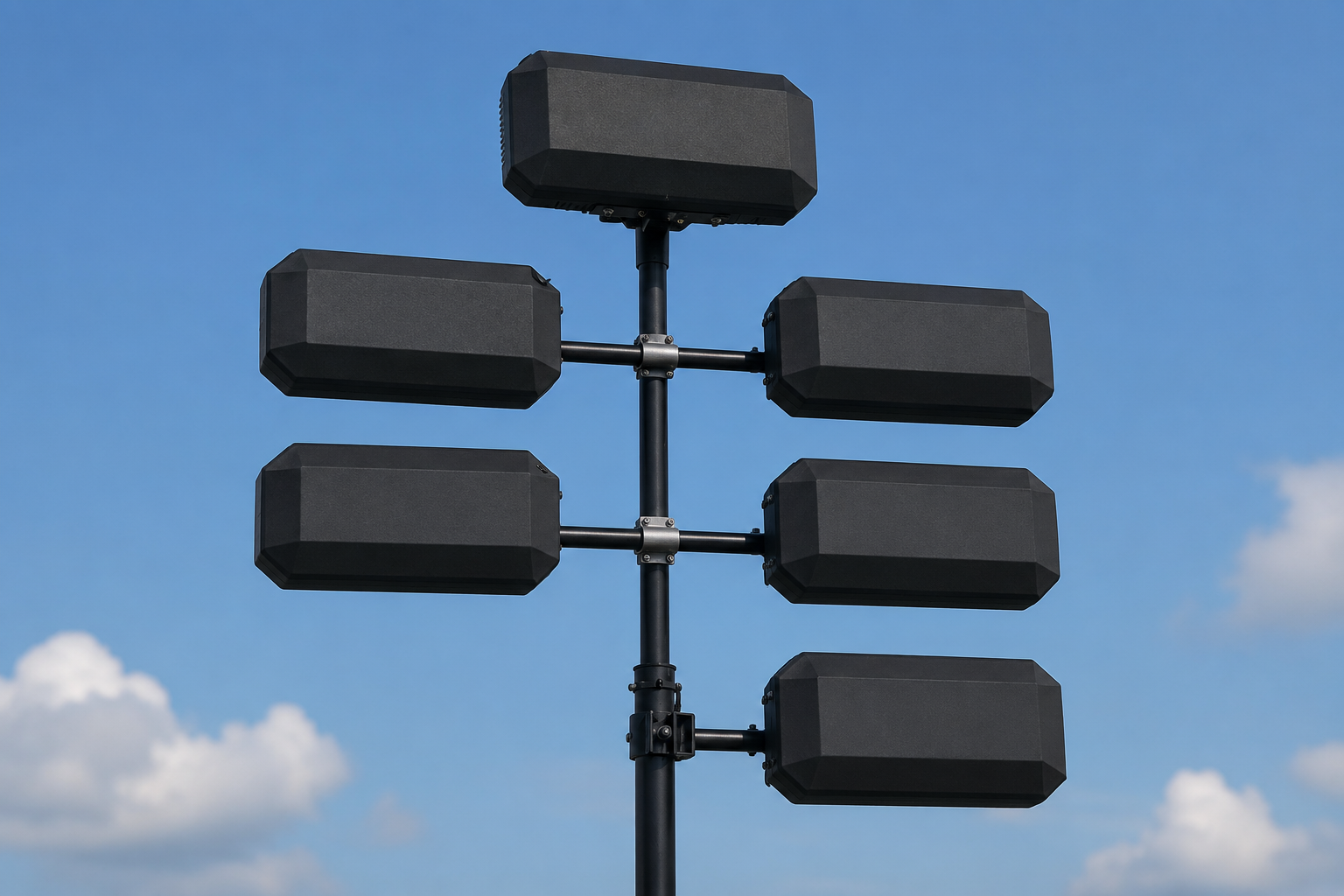

Радиопрозрачные кожухи и корпуса для антенн
Одно из наиболее востребованных направлений — изготовление радиопрозрачных кожухов и корпусов методом 3D-печати.
Такие изделия позволяют:
- защитить оборудование от внешней среды;
- минимально влиять на прохождение сигнала;
- сохранить характеристики антенны;
- уменьшить вес конструкции;
- быстро адаптировать изделие под конкретную геометрию.
3D-печать особенно удобна для:
- нестандартных корпусов;
- малых серий;
- прототипирования;
- опытных RF-систем;
- антенных комплексов сложной формы.
Диэлектрическая проницаемость материалов
При производстве деталей для антенн одним из ключевых параметров становится диэлектрическая проницаемость пластика.
Для радиопрозрачных компонентов особенно важны:
- низкие потери;
- стабильность материала;
- минимальное влияние на сигнал;
- предсказуемое поведение на высоких частотах.
В производстве подобных изделий применяются инженерные пластики с диэлектрической проницаемостью в районе 2, что позволяет минимизировать влияние материала на работу антенных систем.
Такие материалы хорошо подходят для:
- радиопрозрачных корпусов;
- креплений;
- защитных элементов;
- СВЧ-компонентов;
- антенных конструкций.
Материалы с повышенной диэлектрической проницаемостью
Помимо радиопрозрачных пластиков, в некоторых задачах используются материалы с повышенной диэлектрической проницаемостью.
В ходе практических экспериментов на антенных системах использование подобных материалов в отдельных случаях позволяло:
- влиять на согласование;
- изменять поведение системы;
- локально корректировать характеристики;
- в некоторых конфигурациях улучшать КСВ.
Подобные задачи требуют инженерного подхода и тестирования, однако 3D-печать даёт возможность быстро изготавливать и проверять различные варианты конструкции без сложного производства.
Какие детали для антенн можно изготавливать методом 3D-печати
Промышленная 3D-печать позволяет производить:
- крепления антенн;
- радиопрозрачные кожухи;
- корпуса RF-оборудования;
- защитные колпаки;
- элементы позиционирования;
- держатели;
- крепёжные узлы;
- антенные корпуса;
- детали СВЧ-систем;
- направляющие;
- адаптеры;
- инженерные RF-компоненты.
Почему 3D-печать особенно удобна для RF и СВЧ задач
Антенные системы часто требуют:
- нестандартной геометрии;
- индивидуальных размеров;
- быстрого изменения конструкции;
- производства единичных изделий;
- лёгких материалов;
- отсутствия металлических элементов рядом с антенной.
Классическое производство в подобных задачах может быть:
- слишком дорогим;
- медленным;
- ограниченным по геометрии.
3D-печать позволяет быстро производить и тестировать различные варианты изделий без изготовления оснастки и сложной мехобработки.
Инженерный подход к производству антенных компонентов
Производство RF-деталей требует понимания не только механики, но и влияния материалов на характеристики сигнала.
При разработке и производстве подобных компонентов важно учитывать:
- рабочие частоты;
- влияние материала;
- толщину стенок;
- геометрию изделия;
- наличие металлических элементов;
- механическую прочность;
- температурную стабильность.
В K3D производство подобных изделий используется не только для внешних задач, но и внутри собственного предприятия при разработке и эксплуатации антенных систем.
Практический опыт работы с RF-компонентами позволяет:
- подбирать материалы под задачу;
- учитывать влияние конструкции на характеристики;
- быстро тестировать различные решения;
- адаптировать изделия под реальные условия эксплуатации.
Когда пластик лучше металла
Во многих RF и СВЧ системах пластик оказывается более подходящим материалом, чем металл.
Особенно это актуально:
- на высоких частотах;
- рядом с излучающими элементами;
- в радиопрозрачных конструкциях;
- при необходимости минимизировать влияние на сигнал;
- в лёгких мобильных системах.
При этом современные инженерные пластики позволяют сохранять:
- достаточную прочность;
- стабильность геометрии;
- устойчивость к погодным условиям;
- долговечность эксплуатации.
Где применяется 3D-печать деталей для антенн
Сегодня подобные технологии используются при производстве:
- антенных систем;
- RF-оборудования;
- телекоммуникационных комплексов;
- СВЧ-устройств;
- измерительных систем;
- беспроводного оборудования;
- экспериментальных антенных решений;
- инженерных RF-компонентов.
Преимущества 3D-печати деталей для антенн
Заключение
Промышленная 3D-печать позволяет эффективно производить детали для антенных и RF-систем, где особенно важны:
- радиопрозрачность;
- низкая диэлектрическая проницаемость;
- отсутствие влияния на сигнал;
- лёгкость конструкции;
- гибкость разработки.
Современные инженерные пластики позволяют создавать:
- крепления антенн;
- радиопрозрачные кожухи;
- корпуса RF-оборудования;
- СВЧ-компоненты;
- нестандартные антенные элементы.
А возможность быстро тестировать различные конструкции делает 3D-печать особенно полезной для разработки и модернизации антенных систем.
