3D-печать деталей для антенн
Современные антенные системы всё чаще требуют нестандартных конструктивных решений, особенно при работе на высоких частотах, где даже материал крепления или корпуса способен заметно повлиять на характеристики устройства. В таких задачах промышленная 3D-печать позволяет быстро производить радиопрозрачные детали сложной геометрии без ограничений классического производства.
Сегодня 3D-печать активно используется для изготовления:
- Креплений антенн;
- Радиопрозрачных кожухов;
- Корпусов RF-оборудования;
- Элементов позиционирования;
- Направляющих;
- Защитных элементов;
- Деталей СВЧ-систем;
- Компонентов антенных комплексов.
Особенно востребована технология там, где металлические элементы начинают негативно влиять на работу антенны и характеристики сигнала.
Почему пластик всё чаще используется в антенных системах
При работе на высоких частотах даже вспомогательные элементы конструкции способны заметно влиять на характеристики антенной системы. Металлические крепления, кожухи или элементы позиционирования могут вызывать паразитные отражения, влиять на согласование и изменять диаграмму направленности антенны.
Поэтому в современных RF- и СВЧ-системах всё чаще применяются инженерные пластики с низкой диэлектрической проницаемостью. Такие материалы позволяют минимизировать влияние конструкции на прохождение сигнала и при этом сохранить необходимую механическую прочность.
Особенно актуально это для:
В ряде задач использование металлических компонентов рядом с антенной становится не просто нежелательным, а физически ограничивающим работу системы.
Поэтому в современных RF- и СВЧ-системах всё чаще применяются инженерные пластики с низкой диэлектрической проницаемостью. Такие материалы позволяют минимизировать влияние конструкции на прохождение сигнала и при этом сохранить необходимую механическую прочность.
Особенно актуально это для:
- Радиопрозрачных кожухов;
- Антенных креплений;
- Элементов позиционирования;
- Конструкций, расположенных рядом с излучающими элементами.
В ряде задач использование металлических компонентов рядом с антенной становится не просто нежелательным, а физически ограничивающим работу системы.
Радиопрозрачные кожухи и корпуса для антенн
Одним из наиболее востребованных направлений промышленной 3D-печати в RF-сфере является изготовление радиопрозрачных кожухов, корпусов и защитных элементов для антенных систем.
Подобные изделия одновременно решают сразу несколько задач: защищают оборудование от внешней среды, обеспечивают необходимую механическую жёсткость конструкции и при этом должны минимально влиять на прохождение электромагнитной волны.
Подобные изделия одновременно решают сразу несколько задач: защищают оборудование от внешней среды, обеспечивают необходимую механическую жёсткость конструкции и при этом должны минимально влиять на прохождение электромагнитной волны.
В отличие от обычных корпусных деталей, RF-кожухи требуют учёта не только механических параметров изделия, но и его электрофизических характеристик. При проектировании важно учитывать:
На практике даже незначительное изменение геометрии кожуха способно повлиять на характеристики антенной системы, особенно при работе в СВЧ-диапазоне.
3D-печать позволяет быстро производить и тестировать различные варианты конструкций без изготовления дорогостоящей оснастки, что особенно важно при разработке опытных образцов, нестандартных антенных комплексов и малосерийных изделий.
Дополнительным преимуществом технологии является возможность создавать корпуса сложной геометрии, которые затруднительно или экономически нецелесообразно изготавливать классическими методами мехобработки.
- Диэлектрическую проницаемость материала;
- Тангенс угла диэлектрических потерь;
- Толщину стенок;
- Рабочий диапазон частот;
- Наличие паразитных отражений;
- Влияние конструкции на диаграмму направленности антенны.
На практике даже незначительное изменение геометрии кожуха способно повлиять на характеристики антенной системы, особенно при работе в СВЧ-диапазоне.
3D-печать позволяет быстро производить и тестировать различные варианты конструкций без изготовления дорогостоящей оснастки, что особенно важно при разработке опытных образцов, нестандартных антенных комплексов и малосерийных изделий.
Дополнительным преимуществом технологии является возможность создавать корпуса сложной геометрии, которые затруднительно или экономически нецелесообразно изготавливать классическими методами мехобработки.
Диэлектрическая проницаемость материалов
При производстве радиопрозрачных элементов одним из ключевых параметров материала становится диэлектрическая проницаемость (εr), поскольку именно она напрямую влияет на прохождение электромагнитной волны через конструкцию.
Для антенных систем особенно важны материалы с:
В RF- и СВЧ-системах даже вспомогательные конструктивные элементы могут влиять на характеристики антенны, поэтому подбор материала выполняется с учётом конкретных условий эксплуатации и рабочих частот.
Для производства радиопрозрачных компонентов часто применяются инженерные пластики с диэлектрической проницаемостью в районе εr ≈ 2–3, что позволяет снизить влияние конструкции на распространение сигнала.
При этом важное значение имеет не только сам материал, но и:
На практике это особенно критично при изготовлении:
Для антенных систем особенно важны материалы с:
- Низкими диэлектрическими потерями;
- Стабильными характеристиками;
- Предсказуемым поведением в рабочем диапазоне частот;
- Минимальным влиянием на согласование и диаграмму направленности.
В RF- и СВЧ-системах даже вспомогательные конструктивные элементы могут влиять на характеристики антенны, поэтому подбор материала выполняется с учётом конкретных условий эксплуатации и рабочих частот.
Для производства радиопрозрачных компонентов часто применяются инженерные пластики с диэлектрической проницаемостью в районе εr ≈ 2–3, что позволяет снизить влияние конструкции на распространение сигнала.
При этом важное значение имеет не только сам материал, но и:
- Толщина стенок;
- Плотность заполнения;
- Наличие воздушных зазоров;
- Однородность структуры;
- Стабильность геометрии изделия.
На практике это особенно критично при изготовлении:
- Радиопрозрачных кожухов;
- Элементов облучателей;
- Креплений рядом с излучающими элементами;
- Защитных корпусов антенных систем.
Материалы с повышенной диэлектрической проницаемостью
Помимо радиопрозрачных пластиков, в некоторых задачах используются материалы с повышенной диэлектрической проницаемостью.
В ходе практических экспериментов на антенных системах использование подобных материалов в отдельных случаях позволяло:
- Влиять на согласование;
- Изменять поведение системы;
- Локально корректировать характеристики;
- В некоторых конфигурациях улучшать КСВ.
Подобные задачи требуют инженерного подхода и тестирования, однако 3D-печать даёт возможность быстро изготавливать и проверять различные варианты конструкции без сложного производства.
Какие детали для антенн можно изготавливать методом 3D-печати
Промышленная 3D-печать позволяет производить:
- Крепления антенн;
- Радиопрозрачные кожухи;
- Корпуса RF-оборудования;
- Защитные колпаки;
- Элементы позиционирования;
- Держатели;
- Крепёжные узлы;
- Антенные корпуса;
- Детали СВЧ-систем;
- Направляющие;
- Адаптеры;
- Инженерные RF-компоненты.
Почему 3D-печать особенно удобна для RF и СВЧ задач
Антенные системы часто требуют:
- Нестандартной геометрии;
- Индивидуальных размеров;
- Быстрого изменения конструкции;
- Производства единичных изделий;
- Лёгких материалов;
- Отсутствия металлических элементов рядом с антенной.
Классическое производство в подобных задачах может быть:
- Слишком дорогим;
- Медленным;
- Ограниченным по геометрии.
3D-печать позволяет быстро производить и тестировать различные варианты изделий без изготовления оснастки и сложной мехобработки.
Инженерный подход к производству антенных компонентов
Производство RF-деталей требует понимания не только механики, но и влияния материалов на характеристики сигнала.
При разработке и производстве подобных компонентов важно учитывать:
- рабочие частоты;
- влияние материала;
- толщину стенок;
- геометрию изделия;
- наличие металлических элементов;
- механическую прочность;
- температурную стабильность.
В K3D производство подобных изделий используется не только для внешних задач, но и внутри собственного предприятия при разработке и эксплуатации антенных систем.
Практический опыт работы с RF-компонентами позволяет:
- подбирать материалы под задачу;
- учитывать влияние конструкции на характеристики;
- быстро тестировать различные решения;
- адаптировать изделия под реальные условия эксплуатации.
Когда пластик лучше металла
Во многих RF и СВЧ системах пластик оказывается более подходящим материалом, чем металл.
Особенно это актуально:
- на высоких частотах;
- рядом с излучающими элементами;
- в радиопрозрачных конструкциях;
- при необходимости минимизировать влияние на сигнал;
- в лёгких мобильных системах.
При этом современные инженерные пластики позволяют сохранять:
- достаточную прочность;
- стабильность геометрии;
- устойчивость к погодным условиям;
- долговечность эксплуатации.
Где применяется 3D-печать деталей для антенн
В антенной технике 3D-печать давно перестала быть исключительно инструментом прототипирования. Сегодня технология используется и при производстве полноценных эксплуатационных компонентов — особенно в тех случаях, где важны радиопрозрачность, малый вес конструкции и возможность быстро адаптировать изделие под конкретную задачу.

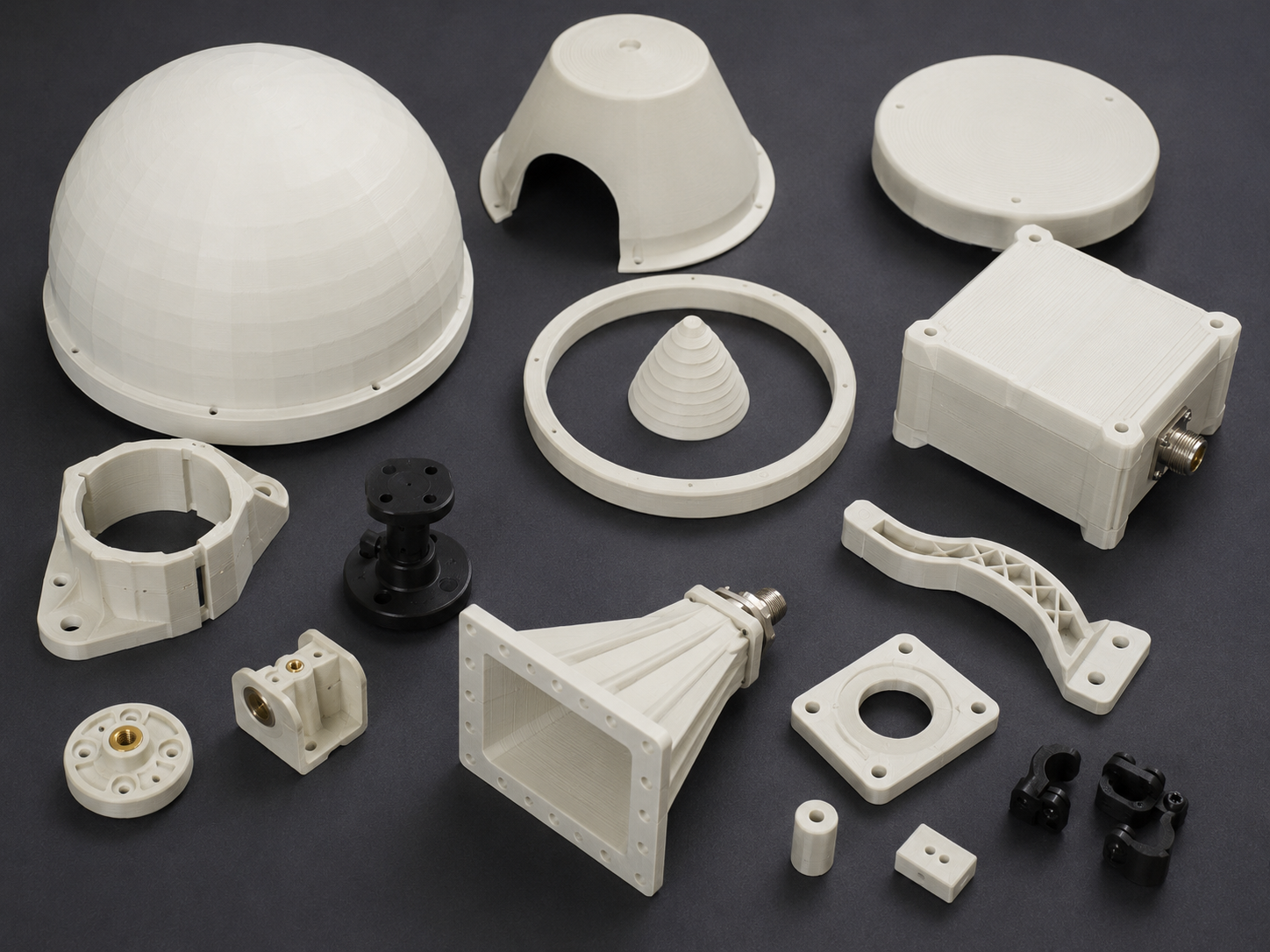

На практике методом FDM-печати изготавливаются:

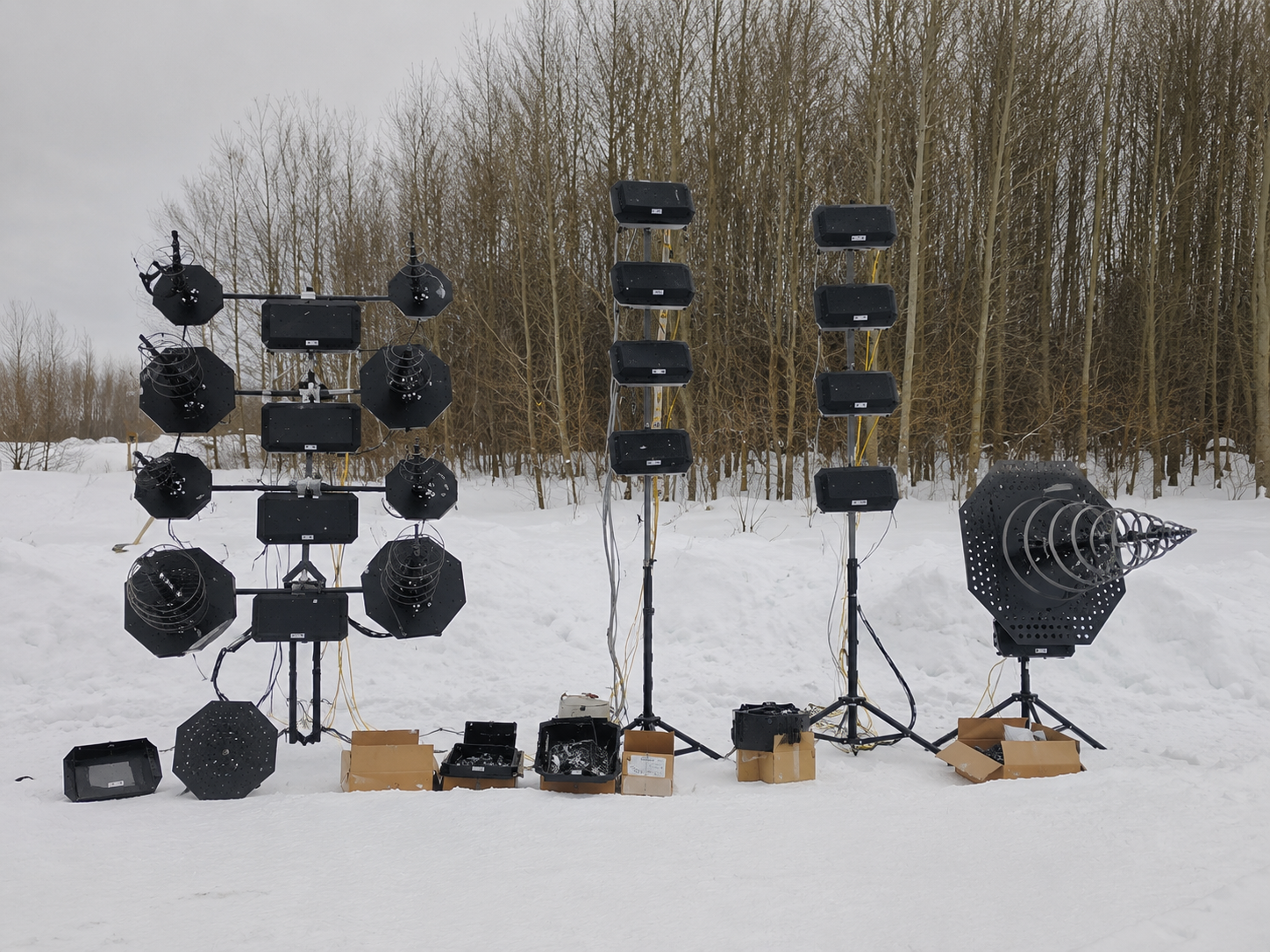

В АО «КОБРА» подобные технологии применяются при разработке и эксплуатации антенных комплексов, где важно минимизировать влияние конструкции на характеристики сигнала и при этом сохранить механическую прочность изделия.
В отличие от классической механической обработки, 3D-печать позволяет быстро изменять геометрию деталей, тестировать различные варианты конструкции и выпускать изделия малыми сериями без изготовления отдельной оснастки.
На практике методом FDM-печати изготавливаются:
- радиопрозрачные кожухи;
- корпуса RF-оборудования;
- крепления и элементы позиционирования;
- детали СВЧ-систем;
- защитные элементы и инженерная оснастка.
В АО «КОБРА» подобные технологии применяются при разработке и эксплуатации антенных комплексов, где важно минимизировать влияние конструкции на характеристики сигнала и при этом сохранить механическую прочность изделия.
В отличие от классической механической обработки, 3D-печать позволяет быстро изменять геометрию деталей, тестировать различные варианты конструкции и выпускать изделия малыми сериями без изготовления отдельной оснастки.
Преимущества 3D-печати деталей для антенн
Заключение
Промышленная 3D-печать сегодня является не просто инструментом быстрого прототипирования, а полноценной технологией производства инженерных компонентов для антенных и RF-систем. Особенно эффективно технология показывает себя в задачах, где требуется сочетание радиопрозрачности, малой массы конструкции, нестандартной геометрии и возможности оперативной доработки изделия.
Использование современных инженерных пластиков позволяет изготавливать радиопрозрачные кожухи, корпуса, крепления, элементы позиционирования и другие компоненты, минимизируя влияние конструкции на характеристики антенной системы. При этом возможность быстрого изменения геометрии и выпуска изделий без изготовления оснастки значительно сокращает сроки разработки и испытаний.
В RF- и СВЧ-направлениях важную роль играет не только механическая прочность изделия, но и понимание влияния материала на распространение электромагнитной волны. Именно поэтому при производстве подобных компонентов необходимо учитывать диэлектрические характеристики пластика, особенности конструкции, рабочие частоты и условия эксплуатации изделия.
Практический опыт применения 3D-печати в АО «КОБРА» при разработке и эксплуатации антенных систем показывает, что технология позволяет эффективно решать широкий спектр инженерных задач — от изготовления опытных образцов до производства полноценных эксплуатационных компонентов для радиоэлектронной аппаратуры.
Благодаря сочетанию инженерного подхода, современных материалов и гибкости производства 3D-печать становится важным инструментом разработки и модернизации современных антенных комплексов и RF-оборудования.
Использование современных инженерных пластиков позволяет изготавливать радиопрозрачные кожухи, корпуса, крепления, элементы позиционирования и другие компоненты, минимизируя влияние конструкции на характеристики антенной системы. При этом возможность быстрого изменения геометрии и выпуска изделий без изготовления оснастки значительно сокращает сроки разработки и испытаний.
В RF- и СВЧ-направлениях важную роль играет не только механическая прочность изделия, но и понимание влияния материала на распространение электромагнитной волны. Именно поэтому при производстве подобных компонентов необходимо учитывать диэлектрические характеристики пластика, особенности конструкции, рабочие частоты и условия эксплуатации изделия.
Практический опыт применения 3D-печати в АО «КОБРА» при разработке и эксплуатации антенных систем показывает, что технология позволяет эффективно решать широкий спектр инженерных задач — от изготовления опытных образцов до производства полноценных эксплуатационных компонентов для радиоэлектронной аппаратуры.
Благодаря сочетанию инженерного подхода, современных материалов и гибкости производства 3D-печать становится важным инструментом разработки и модернизации современных антенных комплексов и RF-оборудования.
