Изготовление деталей по чертежам методом 3D-печати: почему важно правильно задавать технические требования
Изготовление деталей по чертежам методом 3D-печати — это не просто передача файла на производство. Чтобы получить функциональную деталь с нужной прочностью, геометрией и эксплуатационными свойствами, необходимо заранее учитывать особенности технологии, материал, ориентацию печати, направление нагрузок и требования к поверхности.
В промышленной 3D-печати качество результата во многом определяется не только оборудованием, но и тем, насколько грамотно подготовлены исходные данные. Чертёж, 3D-модель и технические требования должны описывать не только форму детали, но и условия её работы: нагрузки, температуру, среду эксплуатации, требования к точности, прочности, износостойкости и способу установки.
Именно поэтому конструктору важно понимать производство. Если специалист проектирует деталь под 3D-печать, но не знает номенклатуру материалов, особенности FDM-технологии, влияние направления слоёв и требования к базированию детали на столе, он рискует заложить в модель решения, которые будут плохо печататься или не обеспечат нужную прочность в эксплуатации.
3D-печать даёт большую свободу формы, но эта свобода не отменяет инженерного подхода. Деталь должна быть не только красивой в CAD-системе, но и технологичной в производстве.
Почему чертёж для 3D-печати должен учитывать технологию производства
В классическом машиностроении конструктор обычно учитывает способ изготовления: фрезеровку, токарную обработку, литьё, гибку, сварку или сборку. Для 3D-печати действует тот же принцип. Если деталь будет производиться методом FDM, это должно быть отражено в логике проектирования.
FDM-печать формирует изделие послойно. Это означает, что прочность детали может отличаться в разных направлениях. Вдоль слоя материал работает иначе, чем между слоями. Поэтому для нагруженных деталей важно заранее понимать, как изделие будет расположено на столе принтера и в каком направлении будут ложиться слои.
Например, кронштейн, работающий на изгиб, нельзя проектировать только по внешней форме. Нужно учитывать, где будет приложена нагрузка, как пройдут слои, в каком направлении возможен отрыв, где нужны усиления, какие радиусы и толщины стенок допустимы, а какие зоны требуют переработки.
Если эти требования не указать, производитель может напечатать деталь технологически удобным способом, но не оптимальным для её эксплуатации. В результате изделие будет соответствовать геометрии, но может не выдержать реальные нагрузки.
Что конструктор должен указать в технических требованиях
При заказе 3D-печати по чертежу важно передать не только модель, но и назначение детали. Производству нужно понимать, где изделие будет работать и какие параметры критичны.
В технических требованиях желательно указать:
- материал или требуемые свойства материала;
- назначение детали;
- направление основных нагрузок;
- рабочую температуру;
- условия эксплуатации: помещение, улица, влага, УФ, химическая среда;
- требования к прочности, жёсткости или износостойкости;
- критичные размеры и посадочные поверхности;
- требуемую ориентацию печати или базовую поверхность;
- необходимость резьбовых вставок, крепежа, постобработки;
- требования к внешнему виду, если они важны.
Этот список не должен превращать заказ в сложную конструкторскую документацию, но он помогает избежать главной ошибки: когда деталь печатается “как получится”, а не под конкретную функцию.
Особенно важно указывать критичные поверхности. Если у детали есть ровное дно, посадочная база, плоскость прилегания, поверхность под склейку или зона установки на оборудование, это нужно обозначить заранее. Для 3D-печати база имеет значение: от неё зависит качество нижней поверхности, стабильность геометрии, направление слоёв и удобство последующей сборки.
База печати и ровное дно: почему это важно
Для FDM-печати очень важно, какой поверхностью деталь устанавливается на стол. Эта поверхность становится технологической базой печати. От неё зависит устойчивость изделия в процессе изготовления, качество первого слоя, вероятность деформации, количество поддержек и итоговая точность.
Если в конструкции нет нормальной базовой поверхности, деталь может потребовать большого количества поддержек, что ухудшает качество поверхности, увеличивает время изготовления и усложняет постобработку. Поэтому при проектировании желательно заранее предусматривать плоскости, на которые изделие можно поставить при печати.
Ровное дно — это не просто эстетика. Для корпусных деталей, кронштейнов, кожухов, монтажных оснований и элементов оснастки оно часто является функциональной поверхностью. Если деталь должна стоять на плоскости, прилегать к оборудованию или служить базой для сборки, это нужно учитывать в модели.
При этом не всегда правильная база печати совпадает с “красивым” положением детали в CAD. Иногда изделие нужно ориентировать так, чтобы слои работали в нужном направлении, а не так, чтобы было меньше поддержек. В инженерной 3D-печати ориентация выбирается не только по удобству печати, но и по назначению детали.
Направление слоёв и прочность детали
Одна из ключевых особенностей FDM-печати — анизотропия прочности. Проще говоря, деталь может иметь разную прочность в зависимости от направления нагрузки относительно слоёв. Это особенно важно для кронштейнов, защёлок, шестерён, корпусов с крепёжными зонами, рычагов, держателей и других функциональных элементов.
Если нагрузка направлена так, что она пытается разорвать деталь между слоями, изделие может разрушиться значительно раньше, чем ожидалось. Если же ориентация выбрана грамотно, слои работают более выгодно, и деталь лучше воспринимает нагрузку.
Поэтому при изготовлении деталей по чертежам нужно заранее понимать, где у изделия опасные зоны. К ним относятся отверстия под крепёж, тонкие перемычки, углы, консольные элементы, места изгиба, посадки под винты, защёлки и элементы, воспринимающие ударные нагрузки.
Хорошая модель под 3D-печать учитывает не только форму, но и путь передачи нагрузки. Иногда достаточно добавить радиус, увеличить толщину стенки, изменить положение ребра жёсткости или развернуть деталь при печати, чтобы изделие стало существенно надёжнее.
Почему конструктор должен знать материалы
Материал нельзя выбирать только по принципу “пластик подешевле” или “самый прочный”. У каждого материала есть свои свойства, ограничения и область применения. Если конструктор не знает номенклатуру материалов, он не может правильно заложить требования в модель.
Например, PLA хорошо подходит для макетов и простых прототипов, но плохо переносит нагрев. PETG удобен для многих технических деталей, но не всегда подходит для длительной эксплуатации под солнцем. ASA лучше подходит для улицы и ультрафиолета. Nylon применяют для нагруженных и износостойких деталей, но он чувствителен к влаге. Поликарбонат даёт высокую прочность и термостойкость, но требует более сложных условий печати.
Материал влияет на всё: толщину стенок, возможные зазоры, поведение при нагрузке, усадку, необходимость сушки, качество поверхности, долговечность, устойчивость к температуре и внешней среде. Поэтому выбор материала должен быть связан с назначением детали.
Таблица: что нужно указать в требованиях к детали для 3D-печати
Какие детали можно изготовить по чертежам

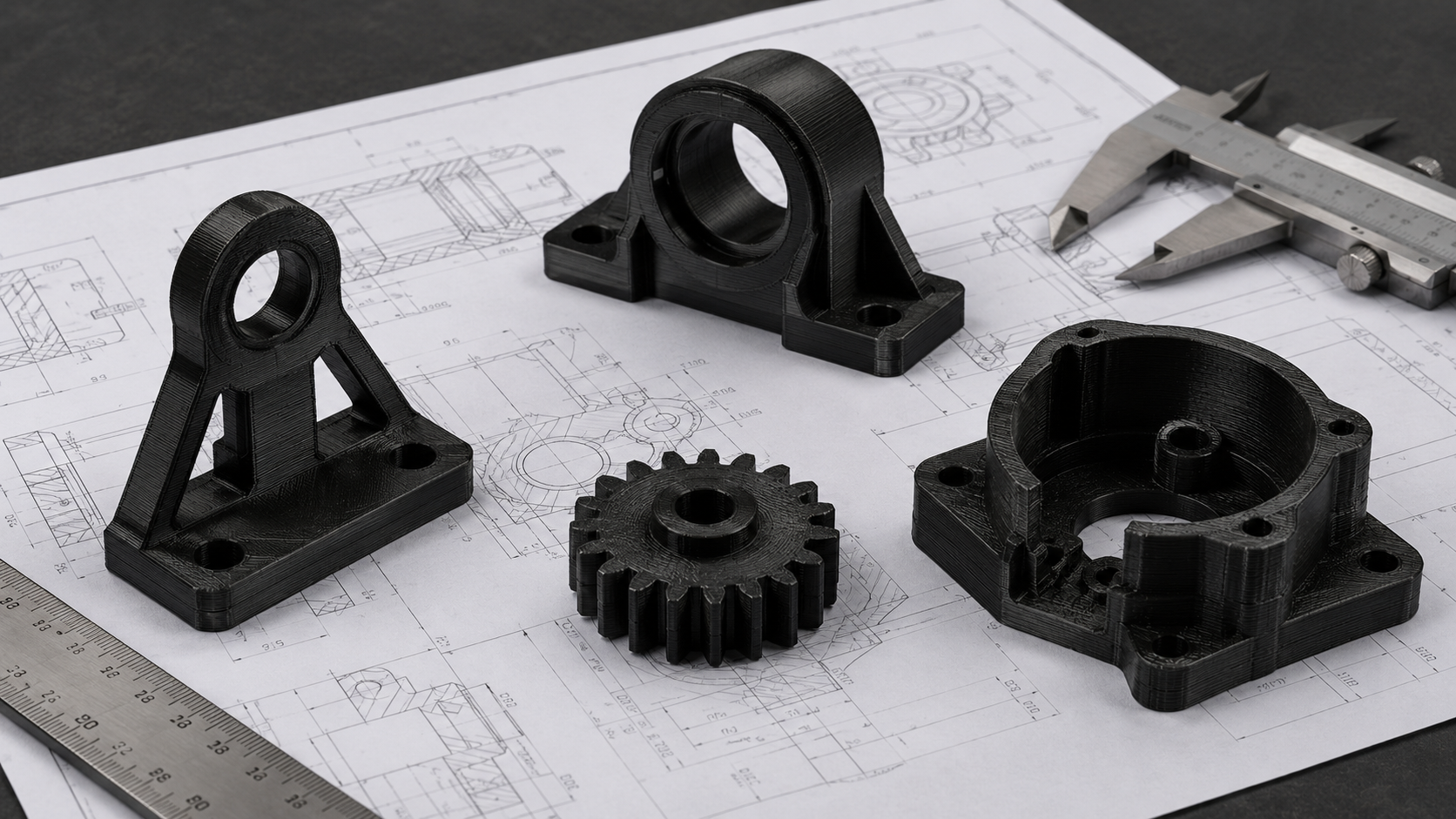

Методом промышленной 3D-печати можно изготавливать корпуса приборов, кожухи, кронштейны, крепления, крышки, заглушки, шестерни, монтажные основания, элементы оснастки, детали оборудования и компоненты для опытного или мелкосерийного производства.
Особенно востребована технология там, где стандартную деталь нельзя купить, поставка занимает слишком много времени или классическое изготовление требует дорогой оснастки. В таких случаях 3D-печать позволяет быстро получить рабочее изделие и при необходимости доработать конструкцию после проверки.
При этом важно понимать: если деталь будет работать в реальном узле, она должна проектироваться как функциональная. Это означает, что в модели должны быть заложены достаточные толщины, радиусы, усиления, технологичные отверстия, корректные посадки и материал, соответствующий условиям применения.
Изготовление по 3D-модели, чертежу или образцу
Для производства можно использовать разные исходные данные. Самый удобный вариант — готовая 3D-модель в инженерном формате, например STEP. Также можно работать с STL-файлами, 2D-чертежами, эскизами, технической документацией или физическими образцами.
Если есть только образец детали, возможно восстановление геометрии и изготовление аналога. Если есть только чертёж, по нему можно подготовить 3D-модель. Если есть 3D-модель, но она не учитывает особенности печати, её можно адаптировать под технологию.
Адаптация может включать изменение толщины стенок, усиление крепёжных зон, добавление радиусов, изменение ориентации, подготовку посадочных мест, разделение крупной детали на части или корректировку геометрии под выбранный материал.
Когда 3D-печать особенно выгодна
3D-печать деталей по чертежам особенно эффективна при изготовлении опытных образцов, малых серий, нестандартных изделий, ремонтных деталей и компонентов, конструкция которых ещё может изменяться.
Если изделие находится в разработке, технология позволяет быстро проверить первую версию, собрать узел, выявить ошибки и внести изменения. Если требуется небольшая партия, отсутствие пресс-формы снижает стоимость запуска. Если деталь нужна для ремонта оборудования, 3D-печать помогает сократить простой и быстрее получить замену.
Для предприятий это особенно важно в ситуациях, когда время изготовления влияет на сроки испытаний, ремонта, модернизации или запуска нового изделия.
Функциональные детали, а не просто макеты
Современная промышленная 3D-печать давно вышла за рамки макетов. При правильном выборе материала и грамотной конструкции напечатанная деталь может использоваться как корпус, крепление, кожух, элемент механизма, оснастка или часть производственного оборудования.
Но функциональность не возникает сама по себе. Если модель сделана без учёта технологии, напечатанная деталь может иметь слабые места: тонкие стенки, неправильную ориентацию слоёв, недостаточную жёсткость, неудобные посадки, плохую базовую поверхность или неудачное расположение отверстий.
Поэтому хороший результат в 3D-печати — это сочетание трёх факторов: правильной модели, подходящего материала и понимания технологии производства.
Инженерный подход K3D
В K3D изготовление деталей по чертежам рассматривается как инженерная задача, а не как простая печать файла. При необходимости оценивается технологичность модели, подбирается материал, уточняются условия эксплуатации, обсуждается база печати и критичные зоны детали.
Такой подход особенно важен для деталей, которые будут работать под нагрузкой, на улице, в механизме, в составе оборудования или в узле с другими компонентами. В этих случаях нужно заранее понимать, какие параметры изделия действительно важны, а какие можно адаптировать под технологию изготовления.
Для заказчика это снижает риск получить деталь, которая формально соответствует модели, но не подходит для реальной эксплуатации.
Заключение
Изготовление деталей по чертежам методом 3D-печати — это эффективный способ быстро получить корпуса, кронштейны, кожухи, крепления, оснастку, элементы оборудования и другие пластиковые детали без пресс-форм и длительной подготовки производства.
Но для получения качественного результата важно правильно задавать технические требования. Конструктор должен учитывать не только форму детали, но и технологию изготовления: материал, направление слоёв, базу печати, условия эксплуатации, критичные размеры и направление нагрузок.
Чем лучше подготовлены исходные данные, тем выше вероятность получить деталь с нужными параметрами — прочностью, геометрией, стабильностью размеров и ресурсом работы. Поэтому промышленная 3D-печать требует совместной работы конструктора и производства: модель должна быть не просто нарисована, а спроектирована с пониманием того, как она будет изготавливаться и эксплуатироваться.
