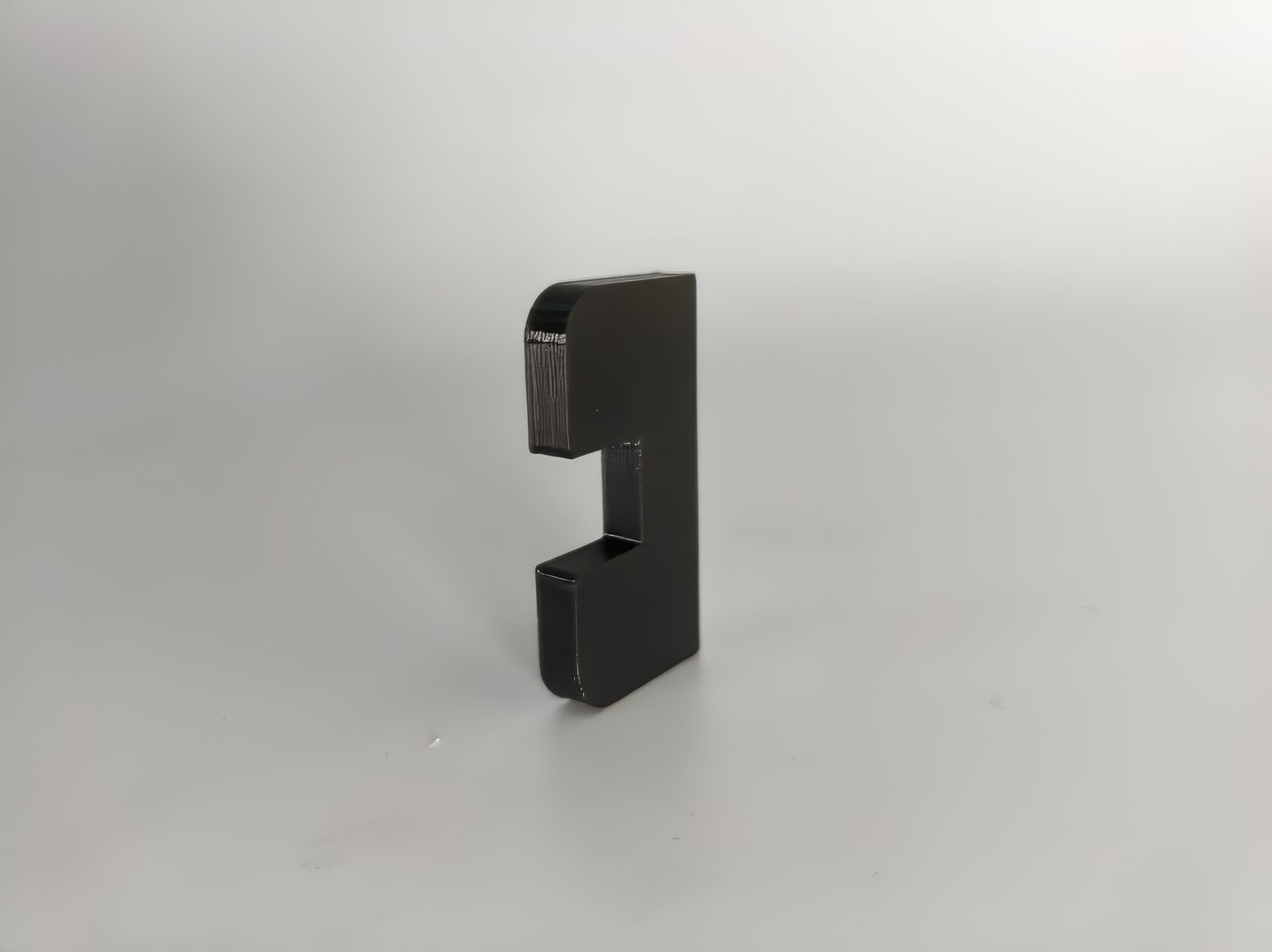

Прямоугольная проставка с вырезом: критичная точность в простой форме без оснастки
Задача заказчика: Получить партию проставок прямоугольной формы с центральным фигурным вырезом для установки в сборочный узел оборудования.
Исходные данные и проблема
Казалось бы, что может быть проще: прямоугольная деталь с вырезом посередине. Ни резьб, ни защёлок, ни отверстий. Но именно такие «простые» детали часто становятся камнем преткновения в производстве.
Проставка выполняет функцию дистанцирования и позиционирования двух ответных частей внутри узла. Вырез в центре не декоративный — через него проходит подвижный элемент конструкции. Отсюда два жёстких требования:
- Точность наружного контура: Проставка должна встать в посадочное гнездо с минимальным зазором — без люфта, но и без натяга, требующего запрессовки.
- Точность выреза: Внутренний паз должен точно совпадать с ответной деталью, проходящей сквозь проставку. Смещение на десятые доли миллиметра — и подвижный элемент задевает стенки, что приводит к износу и заклиниванию.
Почему не подходили традиционные методы:
- Фрезеровка из листа: Деталь простая, но её нужно базировать, фрезеровать наружный контур, затем вырезать внутреннее окно. На каждую проставку уходит станочное время. При партии в десятки штук цена операции становится неадекватно высокой.
- Лазерный раскрой: Быстрее фрезеровки, но даёт оплавленный край и требует зачистки. А главное — точность внутреннего выреза на тонком листе "плавает" от перегрева материала.
- Штамповка: Вырубной штамп окупается на тысячах деталей. Для малой и средней серии его изготовление нерентабельно.
Решение: 3D-печать вместо фрезеровки
Мы предложили изготовление проставок методом FDM-печати из конструкционного пластика (PETG или ABS — в зависимости от механических нагрузок в узле).
Почему аддитив, а не станок:
- Точность от модели: И наружный контур, и внутренний вырез формируются по 3D-модели без погрешностей базирования. Всё, что заложено в математике, переносится в деталь.
- Отсутствие станочного времени: При фрезеровке каждая проставка требует отдельной установки, обработки и съёма. Здесь партия растёт на столе одновременно — оператор не участвует в формировании геометрии.
- Чистый край: Никаких оплавлений, как после лазера, и заусенцев, как после фрезы. Проставка выходит с аккуратной кромкой, готовой к установке.
- Постоянство партии: От первой до последней детали геометрия идентична — человеческий фактор исключён.
Реализация: что мы учли
Проставка проста внешне, но требовательна к допускам. Мы выстроили процесс так:
- Компенсация усадки: В слайсере заложена математическая поправка на усадку материала — наружный габарит и ширина выреза соответствуют чертежу с точностью ±0,15 мм.
- Плоскостность: Проставка печатается плашмя, что обеспечивает ровную опорную поверхность без коробления.
- Однородность заполнения: Внутренняя структура подобрана так, чтобы деталь была достаточно жёсткой, но не хрупкой — при сжатии в узле она работает как стабильный дистанцер, а не растрескивается.
Экономический эффект
Сравнение подходов для партии в 100 штук:
ПараметрФрезеровкаЛазерный раскрой3D-печать
Цена штуки
Высокая
Средняя
Низкая
Стартовые затраты
Программирование станка
Настройка лазера
Нет
Точность выреза
Высокая
Плавающая
Высокая
Постобработка
Снятие заусенцев
Зачистка оплавов
Не требуется
Заказчик получил проставки дешевле, чем при любом субтрактивном методе, и с точностью ±0,15 мм, которой достаточно для корректной работы подвижного элемента в узле.
Результат
Партия проставок установлена в сборочные узлы. Детали сели в гнёзда без подгонки, подвижный элемент проходит сквозь центральный вырез свободно, без трения о стенки. Проект напомнил важное правило: простота формы не означает простоту производства. Но с 3D-печатью даже «просто прямоугольник с вырезом» может быть точным и выгодным.
